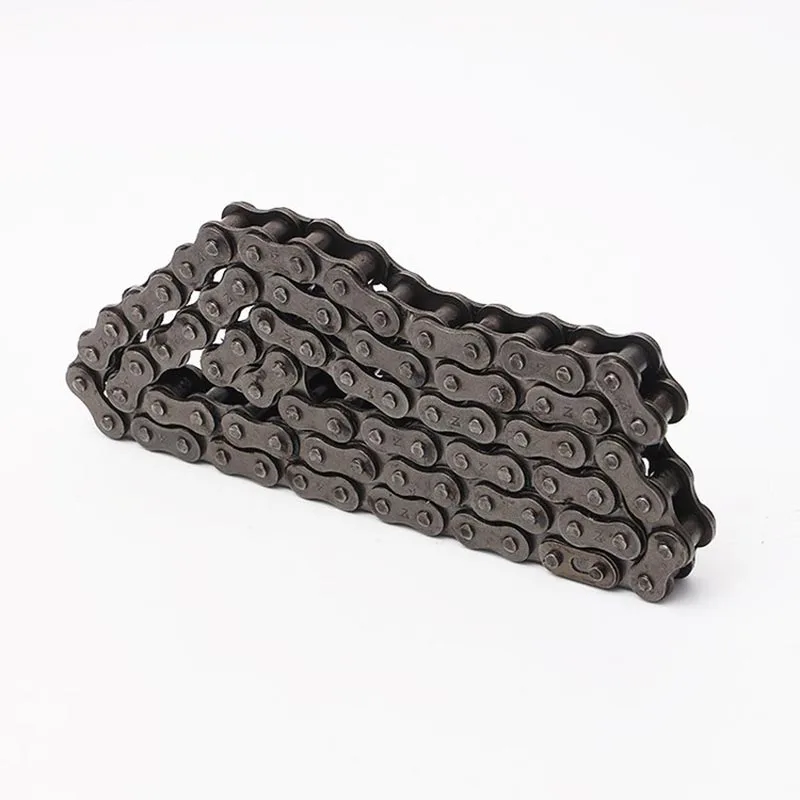

Las piezas de maquinaria de transmisión se refieren a los componentes principales utilizados en cajas de cambios, sistemas de propulsión, ejes de transmisión y sistemas de control de movimiento. Incluyen engranajes, ejes, cojinetes, acoplamientos, ruedas dentadas, ruedas de cadena, cubos sincronizadores, ejes estriados, juntas universales y elementos relacionados mecanizados con precisión. Estas piezas deben trabajar juntas para ofrecer una conversión de par suave, relaciones de velocidad precisas, un juego reducido y una alta resistencia a la fatiga.
ACERO YSproduce estos componentes utilizando procesos avanzados de mecanizado CNC, tallado de engranajes, rectificado, tratamiento térmico y acabado de superficies. Cada pieza se fabrica según estándares internacionales como ISO 1328 para precisión de engranajes, DIN 3962 para tolerancias de perfil de dientes y AGMA 2001 para clasificación de engranajes. El resultado es una línea de productos que funciona de manera confiable en entornos de alta carga, alta velocidad y alta temperatura.
Las siguientes tablas resumen los principales parámetros técnicos que guían la selección de materiales, las tolerancias de mecanizado, las opciones de tratamiento de superficies y el rendimiento mecánico de las piezas de maquinaria de transmisión suministradas por YS STEEL. Estos valores se basan en capacidades de producción estándar; Se pueden proporcionar especificaciones personalizadas a pedido.
La elección del material afecta directamente la capacidad de carga, la resistencia al desgaste, la resistencia al impacto y la resistencia a la corrosión. YS STEEL trabaja con una amplia gama de aceros y aleaciones para adaptarse a condiciones operativas específicas.
| Grado del material | Resistencia a la tracción (MPa) | Límite elástico (MPa) | Dureza después del tratamiento térmico | Piezas típicas de maquinaria de transmisión |
|---|---|---|---|---|
| 20CrMnTi | ≥1080 | ≥835 | HRC 58-62 (templado) | Engranajes, anillos sincronizadores, piñones. |
| 42CrMo | ≥980 | ≥785 | HRC 28-32 (templado y revenido) | Ejes, acoplamientos, bridas. |
| 40Cr | ≥900 | ≥700 | HRC 48-55 (endurecido por inducción) | Ejes estriados, ruedas dentadas, cubos de rueda |
| 45# Acero | ≥600 | ≥355 | HRC 20-25 (normalizado) | Ejes de carga baja, espaciadores, soportes de cojinetes |
| 20CrNiMo | ≥1100 | ≥850 | HRC 58-62 (carburizado) | Engranajes de servicio pesado, semiejes |
| AISI 8620 | ≥980 | ≥735 | HRC 58-62 (templado) | Engranajes de transmisión, piezas de diferencial |
| AISI 4140 | ≥1000 | ≥800 | HRC 30-36 (templado y revenido) | Ejes de transmisión, cubos de acoplamiento |
| Acero inoxidable 17-4PH | ≥1310 | ≥1180 | HRC 40-47 (endurecido por el envejecimiento) | Piezas de transmisión marina, componentes de transmisión aptos para uso alimentario |
La precisión es fundamental para reducir la vibración, el ruido y el desgaste prematuro en los sistemas de transmisión de potencia. YS STEEL mantiene tolerancias estrictas en todas las familias de piezas.
| Tipo de pieza | Tolerancia del diámetro interior | Tolerancia del diámetro exterior | Precisión del perfil dental | Rugosidad de la superficie (Ra) |
|---|---|---|---|---|
| Engranajes | H7 | h6 | DIN 6-8 | 0,8-1,6 µm |
| Ejes | — | h6 | — | 0,4-0,8 µm |
| Acoplamientos | H7 | h6 | — | 0,8-1,6 µm |
| Piñones | H8 | h6 | ANSI B29.1 | 1,6-3,2 micras |
| Cajas de rodamientos | K7 | js6 | — | 0,8-1,6 µm |
| Ejes estriados | — | h6 | DIN 5480 | 0,8-1,0 µm |
Todas las dimensiones se verifican mediante máquinas de medición de coordenadas (CMM), proyectores de perfiles y centros de medición de engranajes. La redondez, la cilindricidad y la desviación se controlan entre 0,01 y 0,03 mm, según el tamaño de la pieza y la aplicación.
Los tratamientos superficiales mejoran la resistencia a la fatiga, la resistencia a la corrosión y el comportamiento de fricción. YS STEEL ofrece múltiples procesos de acabado que se pueden combinar para lograr el rendimiento deseado.
| Tipo de tratamiento | Profundidad de la caja (mm) | Dureza superficial | Beneficio principal | Uso común |
|---|---|---|---|---|
| Carburación | 0,8-2,0 | CDH 58-62 | Alta dureza superficial con núcleo resistente | Engranajes y ejes de alta resistencia |
| nitruración | 0,3-0,5 | Alto voltaje 800-1100 | Excelente resistencia al desgaste y al desgaste | Engranajes de precisión, estrías |
| Endurecimiento por inducción | 1,5-4,0 | HRC 50-55 | Endurecimiento selectivo con mínima distorsión. | Ejes, ruedas dentadas, muñones de rodamientos. |
| Óxido negro | — | — | Protección suave contra la corrosión, acabado estético. | Hardware general, acoplamientos. |
| Galvanizado | — | — | Protección sacrificial contra la corrosión | Sujetadores, eslabones expuestos |
| Granallado | — | — | Mejora la vida a fatiga por estrés compresivo. | Engranajes, ejes bajo cargas cíclicas. |
La siguiente tabla enumera los datos de rendimiento típicos de las piezas de maquinaria de transmisión estándar YS STEEL. Los valores reales dependen de la geometría, el material y las condiciones de lubricación.
| Parámetro | Rango | Notas |
|---|---|---|
| Módulo (engranajes) | 0,5-40 | Módulos personalizados disponibles hasta 60 |
| Diámetro máximo del engranaje | 2000 milímetros | Hasta 3000 mm para pedidos especiales |
| Longitud máxima del eje | 3000 milímetros | Apoyado por centros de torneado y rectificado CNC. |
| Capacidad de torsión máxima | Hasta 500.000 Nm | Depende del material y del tratamiento térmico. |
| Velocidad de rotación máxima | Hasta 15.000 rpm | Requiere equilibrio dinámico para alta velocidad. |
| Rango de temperatura de funcionamiento | -40°C a +200°C | Aleaciones especiales disponibles para temperaturas más altas. |
| Juego del engranaje | 0,005-0,15 milímetros | Basado en la clase AGMA y el tamaño del engranaje |
| Eficiencia de transmisión | 97-99,5% | Para pares de engranajes correctamente lubricados |
| Nivel de ruido | ≤75dB(A) | Medido a 1 m bajo carga nominal |
ACERO YS combina experiencia metalúrgica con mecanizado de precisión para producir piezas de maquinaria de transmisión que superan a las alternativas genéricas en aplicaciones exigentes. Las ventajas clave incluyen:
Las piezas de maquinaria de transmisión de YS STEEL se utilizan en un amplio espectro de industrias donde la densidad de potencia, la confiabilidad y una larga vida útil son esenciales.
Cada pedido de piezas de maquinaria de transmisión sigue un estricto flujo de trabajo de fabricación para garantizar la repetibilidad y el cumplimiento de los requisitos del cliente. El proceso comienza con la inspección de la materia prima, donde se verifican las barras de acero o piezas forjadas para determinar su composición química y defectos internos mediante espectrómetros y pruebas ultrasónicas.
A continuación, las operaciones de torneado, fresado y tallado de engranajes CNC dan forma a los componentes. Para los engranajes que requieren alta precisión, el rectificado o bruñido de los engranajes se realiza después del tratamiento térmico. Los ciclos de tratamiento térmico como carburación, temple, revenido o nitruración se controlan con precisión para lograr el perfil de dureza especificado. Después del tratamiento térmico, las piezas se someten a inspección dimensional, medición de rugosidad de la superficie y pruebas de dureza.
Las pruebas funcionales incluyen verificación del patrón de contacto de los engranajes, medición del juego y equilibrio dinámico para piezas giratorias de alta velocidad. Con cada envío se proporcionan informes de inspección finales que documentan todas las dimensiones críticas y los certificados de materiales.
P: ¿Cuáles son los tipos más comunes de piezas de maquinaria de transmisión que se utilizan en una caja de cambios industrial?
R: Los tipos más comunes incluyen engranajes con perfiles de dientes involutivos, ejes de engranajes, ejes estriados, muñones de cojinetes, acoplamientos y anillos espaciadores. Los engranajes pueden ser del tipo recto, helicoidal, cónico o helicoidal, según el diseño de la caja de cambios. Los ejes suelen estar hechos de acero de aleación con contenido medio de carbono y endurecidos en las áreas de asiento de los cojinetes y engranajes. Los acoplamientos conectan la caja de cambios al motor primario o al equipo impulsado y deben tolerar la desalineación angular y axial. Los anillos espaciadores mantienen el posicionamiento axial correcto de rodamientos y engranajes. YS STEEL fabrica todos estos componentes como piezas individuales o como juegos completos combinados según los planos del cliente.
P: ¿Cómo elijo el material adecuado para las piezas de maquinaria de transmisión?
R: La selección del material depende del estrés operativo, la carga de impacto, la temperatura y las condiciones de desgaste. Para tensiones de contacto elevadas y fatiga por flexión en engranajes, se prefieren los aceros cementados como 20CrMnTi, 20CrNiMo o AISI 8620 porque proporcionan una superficie dura y un núcleo resistente. Para ejes que experimentan cargas de torsión y flexión, los aceros de aleación de carbono medio como 42CrMo o AISI 4140 ofrecen un buen equilibrio entre resistencia y maquinabilidad. En entornos corrosivos, los aceros inoxidables martensíticos como el 17-4PH proporcionan fuerza y resistencia a la corrosión. Los ingenieros de YS STEEL pueden realizar análisis de elementos finitos y recomendar el material más rentable que cumpla con el factor de seguridad requerido.
P: ¿Qué tratamientos de superficie ofrece YS STEEL para piezas de maquinaria de transmisión?
R: YS STEEL ofrece cementación, nitruración, endurecimiento por inducción, óxido negro, cincado, cromado y granallado. La carburación produce una profundidad de caja de 0,8-2,0 mm con una dureza superficial de HRC 58-62, ideal para engranajes de servicio pesado. La nitruración crea una carcasa más delgada de 0,3 a 0,5 mm con una dureza de hasta HV 1100, adecuada para engranajes de precisión que requieren una distorsión mínima. El endurecimiento por inducción endurece selectivamente muñones de eje y dientes de engranajes con profundidades de caja de 1,5 a 4,0 mm. Para la protección contra la corrosión se aplica un revestimiento de zinc u óxido negro. Se puede agregar granallado a cualquiera de estos tratamientos para mejorar la resistencia a la fatiga al inducir tensión residual de compresión.
P: ¿Qué medidas de control de calidad utiliza YS STEEL para las piezas de maquinaria de transmisión?
R: YS STEEL sigue un proceso de control de calidad de varias etapas. Las materias primas entrantes se verifican con espectrómetros de emisión óptica para determinar su composición química y pruebas ultrasónicas para detectar defectos internos. Durante el mecanizado, las inspecciones en proceso utilizan micrómetros, calibradores y CMM para verificar las dimensiones. Después del tratamiento térmico, los durómetros comprueban la dureza de la superficie y del núcleo en múltiples puntos. Los centros de medición de engranajes evalúan el perfil de los dientes, el ángulo de la hélice y la precisión del paso según las normas DIN o AGMA. Las pruebas de partículas magnéticas detectan grietas superficiales en piezas críticas. Cada envío incluye un informe de inspección dimensional, un certificado de material y un registro de tratamiento térmico para brindar una trazabilidad completa.
