ACERO YSfabrica accesorios para marcos de invernaderos para invernaderos tipo túnel, invernaderos comerciales de varios tramos, casas de sombra, invernaderos de jardín y túneles de polietileno. Los productos están diseñados para reducir la perforación y soldadura en el sitio, lo que permite un montaje más rápido con herramientas manuales estándar. Los accesorios utilizan un principio de abrazadera y perno que proporciona un fuerte agarre mecánico sin dañar la capa galvanizada de las tuberías.
El grado del acero base afecta directamente la resistencia y durabilidad del marco del invernadero. YS STEEL utiliza tres grados de acero primario según el tipo de accesorio y la capacidad de carga requerida.
| Grado de acero | Carbono (máx.) | Manganeso (máx.) | Silicio (máx.) | Fósforo (máx.) | Azufre (máx.) |
|---|---|---|---|---|---|
| Q195 | 0,12% | 0,50% | 0,30% | 0,035% | 0,040% |
| Q235 | 0,22% | 1,40% | 0,35% | 0,045% | 0,050% |
| SPCC | 0,12% | 0,50% | — | 0,040% | 0,045% |
| Grado de acero | Resistencia a la tracción | Fuerza de producción | Alargamiento | Dureza |
|---|---|---|---|---|
| Q195 | 315–430 MPa | 195 MPa | ≥33% | ≤HRB 65 |
| Q235 | 370–500 MPa | 235MPa | ≥26% | ≤HRB 75 |
| SPCC | 270–410 MPa | 140–240 MPa | ≥28% | ≤HRB 60 |
Uno de los problemas de instalación más comunes es seleccionar un accesorio que no coincida con el diámetro exterior real de la tubería del invernadero. Los accesorios estándar para marcos de invernaderos de YS STEEL son compatibles con los siguientes diámetros exteriores de tuberías.
Cada modelo de accesorio tiene un rango de diámetro exterior de tubería definido. Por ejemplo, un conector transversal de 25 a 32 mm puede aceptar tubos de 25 mm y 32 mm, mientras que un conector de cumbrera fijo de 42 mm está mecanizado específicamente para tubos de 42 mm. El diámetro interno de la abrazadera es ligeramente mayor que el diámetro exterior de la tubería para permitir el espesor de galvanizado y un fácil montaje, pero no tan grande como para reducir la presión de contacto.
| Parámetro | Tolerancia estándar | Opción de precisión |
|---|---|---|
| Compatibilidad con diámetro exterior de tubería | ±0,5mm | ±0,2mm |
| Diámetro del agujero del perno | ±0,3 milímetros | ±0,1mm |
| Ancho de montaje | ±0,5mm | ±0,3 milímetros |
| Altura de montaje | ±0,5mm | ±0,3 milímetros |
| Precisión del ángulo | ±2° | ±1° |
| Espesor del acero | ±0,05 milímetros | ±0,03 milímetros |
La gama de accesorios para marcos de invernaderos de YS STEEL se divide en ocho categorías principales. Cada categoría incluye múltiples modelos según el tamaño, el ángulo y el acabado de la tubería.
Los conectores de cumbrera unen los tubos del techo en la cima del invernadero. Por lo general, se suministran como unidades de ángulo fijo o de ángulo ajustable. Los ángulos estándar son 45°, 60°, 90° y 120°. El cuerpo del conector está estampado en acero Q235 y galvanizado en caliente después de soldarlo. Los orificios para pernos aceptan sujetadores M8 o M10 según el modelo.
Las placas base transfieren la carga vertical del marco del invernadero al suelo o a los cimientos de hormigón. Se fabrican a partir de una placa de acero Q235 de 2,0 a 3,0 mm de espesor y se pueden suministrar con orificios de anclaje preperforados para pernos de tierra M10 o M12. Los tamaños de placa base estándar son 100×100 mm, 120×120 mm y 150×150 mm.
Los conectores transversales unen dos tubos que se cruzan en un ángulo de 90°. Se utilizan comúnmente para conexiones de correas y refuerzos de techos. El conector utiliza un diseño de abrazadera de dos piezas con cuatro pernos. Los modelos estándar cubren combinaciones de tubos desde 22×22 mm hasta 48×48 mm.
Las abrazaderas para tuberías aseguran las tuberías a superficies planas o a otras tuberías. Las abrazaderas de silla se utilizan para sujetar correas a las vigas. El ancho de la abrazadera varía de 20 mm a 50 mm dependiendo de la carga. El espesor del material varía desde 0,8 mm para abrazaderas de montura ligeras hasta 1,5 mm para abrazaderas de tubos estructurales.
Los clips de correas conectan correas horizontales a los tubos del arco principal. Permiten una instalación rápida sin necesidad de perforar la tubería. El clip se envuelve alrededor del tubo de arco y proporciona un asiento plano para la correa. Los clips de correa estándar soportan tubos con diámetro exterior de 25 mm a 50 mm.
Los soportes para canalones se utilizan en invernaderos de varios tramos para soportar el perfil del canalón y conectar los arcos del tejado adyacentes. Estos accesorios están fabricados de acero galvanizado en caliente de 2,0 a 3,0 mm y están diseñados para cargas verticales elevadas. Los modelos estándar se adaptan a tubos de arco de 32 mm, 42 mm, 48 mm y 60 mm.

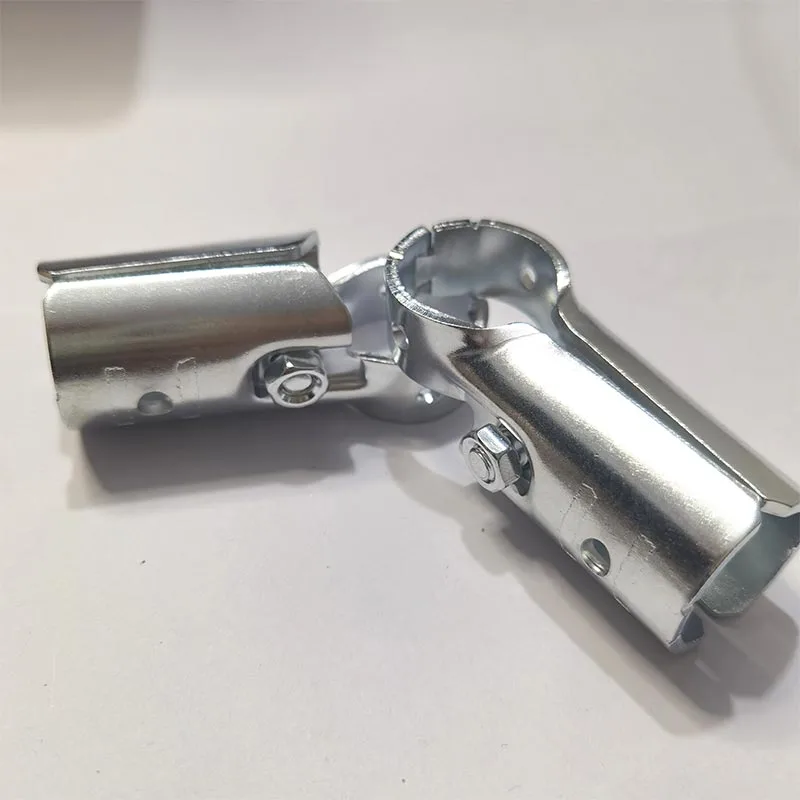

Las juntas giratorias permiten el ajuste angular entre dos tubos. Se utilizan comúnmente para rodilleras y refuerzos diagonales contra el viento. La articulación puede girar de 0° a 180° y se bloquea en su posición con un perno central. Los modelos estándar admiten tubos de 22 mm, 25 mm, 32 mm, 42 mm y 48 mm.
Los accesorios de refuerzo en ángulo refuerzan las conexiones de las esquinas y resisten el movimiento lateral. Se suministran como soportes fijos de 45° o 90° o como placas angulares ajustables. El espesor del accesorio suele ser de 1,5 a 2,5 mm, con acabado galvanizado en caliente o con recubrimiento en polvo.
| Tipo de ajuste | Rango de diámetro exterior de tubería | Espesor del acero | Ángulo estándar | Tamaño del perno | Opciones de finalización |
|---|---|---|---|---|---|
| Conector de cresta | 25-60 milímetros | 1,5–2,5 mm | 45°, 60°, 90°, 120° | M8, M10 | HDG, Pre-galv, Polvo |
| Placa base | 25–76 milímetros | 2,0–3,0 mm | 90° | M10, M12 | HDG, polvo |
| Conector cruzado | 22-48 milímetros | 1,2–2,0 mm | 90° | M6, M8 | Pre-galv, cincado |
| Abrazadera de tubo/silla | 19-60 milímetros | 0,8–1,5 mm | Ajustable | M6 | Pre-galv, cincado |
| Clip de correa | 25-50 milímetros | 1,5–2,0 mm | 90° | M8 | HDG |
| Soporte de canalón | 32–76 milímetros | 2,0–3,0 mm | Variable | M10 | HDG |
| Junta giratoria | 22-48 milímetros | 1,2–2,0 mm | 0°–180° | M8 | Pregalv, HDG |
| Ajuste de soporte de ángulo | 25-50 milímetros | 1,5–2,5 mm | 45°, 90° | M8 | HDG, polvo |
Los ambientes de los invernaderos son cálidos y húmedos, lo que acelera la corrosión del metal. El tratamiento de la superficie de los accesorios del marco del invernadero determina cuántos años la estructura seguirá siendo segura y visualmente aceptable. YS STEEL ofrece tres acabados superficiales principales.
Los accesorios pregalvanizados están hechos de chapa de acero que se galvaniza antes de estampar y formar. La capa de zinc es delgada pero uniforme, típicamente de 10 a 20 μm. Este acabado es rentable y funciona bien para pequeños invernaderos, estructuras temporales y climas secos del interior. Los bordes cortados pueden presentar una ligera corrosión con el tiempo, que puede retocarse con pintura rica en zinc.
Los accesorios galvanizados en caliente se forman primero y luego se sumergen en zinc fundido. La capa de zinc resultante tiene un espesor de 40 a 85 μm y cubre todas las superficies, incluidos los bordes y los puntos de soldadura. Este es el acabado recomendado para invernaderos comerciales, áreas costeras, regiones de alta humedad y cualquier estructura que se espera que dure más de 10 años. La superficie gris mate también proporciona una excelente resistencia a la abrasión durante el transporte y la instalación.
El recubrimiento en polvo se aplica sobre una base pregalvanizada o galvanizada. La capa de polvo de poliéster tiene un espesor de 80 a 120 μm y está disponible en verde, negro, gris y colores RAL personalizados. Los accesorios para marcos de invernaderos con recubrimiento en polvo se utilizan en centros de jardinería minoristas, invernaderos de exhibición y proyectos residenciales donde la apariencia es tan importante como la función.
| Tipo de acabado | Espesor del recubrimiento | Resistencia a la niebla salina | Protección de bordes | Opciones de color | Entorno recomendado |
|---|---|---|---|---|---|
| Pregalvanizado | 10–20 µm | 120–200 horas | Pobre | Sólo plata | Interior seco, invernadero aficionado |
| Galvanizado en caliente | 40–85 µm | 500–1000 horas | Excelente | Gris mate | Costero, comercial, alta humedad. |
| Recubierto de polvo | 80–120 µm | 300–600 horas | Moderado | Verde, negro, gris, RAL personalizado | Proyectos comerciales, residenciales y estéticos. |
La capacidad de carga de los herrajes de la estructura del invernadero no es un valor fijo único. Depende del tipo de accesorio, el espesor del acero, el grado del perno, el diámetro de la tubería y la geometría del marco. YS STEEL proporciona recomendaciones de ingeniería basadas en diseños de invernaderos comunes.
Para regiones con vientos fuertes y nieve intensa, el diseño del marco debe incluir refuerzos diagonales, espacio de montaje reducido y puntos de anclaje adicionales. Los ingenieros de YS STEEL pueden revisar los dibujos del marco y proporcionar recomendaciones de ajuste específicas para velocidades de viento de hasta 160 km/h y cargas de nieve de hasta 75 kg/m².
La mayoría de los accesorios para marcos de invernaderos de YS STEEL se suministran con pernos, tuercas y arandelas a juego. La calidad del elemento de fijación se adapta a la clase de carga del accesorio.
| Tamaño del perno | Paso de rosca | Grado estándar | Opción de alta resistencia | Par recomendado |
|---|---|---|---|---|
| M6 | 1,0 milímetros | 4.8, 6.8 | 8.8 | 10–15 N·m |
| M8 | 1,25 milímetros | 4.8, 6.8 | 8.8 | 20–30 N·m |
| M10 | 1,5 milímetros | 6.8 | 8.8 | 35–50 N·m |
| M12 | 1,75 milímetros | 6.8 | 8.8 | 55–75 N·m |
Cada lote de accesorios para marcos de invernaderos pasa por un proceso de control de calidad documentado antes del envío. El flujo de control de calidad incluye los siguientes puntos de inspección.
Cada envío incluye un informe de inspección detallado y un certificado de material cuando se solicita. YS STEEL mantiene la certificación ISO 9001 para gestión de calidad y puede realizar inspecciones de terceros por parte de SGS, BV o TUV para pedidos grandes.
La instalación correcta es esencial para la estabilidad del marco a largo plazo. Las siguientes pautas profesionales ayudan a los constructores de invernaderos a evitar los errores de montaje más comunes.
Los accesorios para marcos de invernaderos YS STEEL se utilizan en una amplia gama de estructuras agrícolas y de jardines protegidos.
Los accesorios estándar para marcos de invernaderos admiten diámetros exteriores de tuberías de 19 mm a 76 mm. Los tamaños más utilizados para la construcción de invernaderos son 25 mm, 32 mm, 42 mm y 48 mm. Cada modelo de accesorio tiene un rango de diámetro exterior de tubería específico que figura en la especificación del producto. Para dimensiones de tubería no estándar, YS STEEL puede desarrollar herramientas personalizadas y producir accesorios compatibles en un plazo de 30 a 45 días, según la complejidad del diseño.
Los accesorios pregalvanizados están hechos de chapa de acero que se galvaniza antes de formarse. Tienen una capa de zinc más delgada de 10 a 20 μm y son más adecuados para pequeños invernaderos artesanales, estructuras temporales y áreas secas del interior. Primero se forman los accesorios galvanizados en caliente y luego se sumergen en zinc fundido, creando un recubrimiento de 40 a 85 μm que cubre todos los bordes y puntos de soldadura. Para invernaderos comerciales, regiones costeras, entornos con alta humedad o cualquier estructura que se espere que dure más de 10 años, los accesorios galvanizados en caliente son la opción más sólida a largo plazo.
Sí, siempre y cuando el diámetro exterior de la tubería coincida con el tamaño del accesorio. Los accesorios están diseñados principalmente para tuberías de acero, pero pueden sujetar tuberías de PVC o aluminio cuando el espesor de la pared es suficiente para soportar la compresión del perno. Para aluminio de pared delgada, utilice un par de apriete más bajo o inserte una funda de goma para evitar la deformación de la tubería. Confirme siempre el diámetro exterior real de la tubería antes de realizar el pedido, ya que los tamaños nominales de las tuberías de PVC a menudo difieren de los estándares de diámetro exterior de las tuberías de acero.
En la mayoría de los casos, sí. Los accesorios para marcos de invernaderos YS STEEL siguen los estándares comunes de diámetro exterior de tuberías utilizados por los fabricantes de kits de invernaderos en todo el mundo. Sin embargo, las formas de los accesorios, el espacio entre los orificios de los pernos y los anchos de las abrazaderas pueden variar según la marca. Antes de realizar el pedido, comparta el diámetro de su tubería existente, los dibujos del marco y las fotografías de los accesorios originales. YS STEEL puede confirmar la compatibilidad o sugerir un modelo equivalente de la gama estándar.
Para accesorios estándar para marcos de invernaderos, la cantidad mínima de pedido es de 500 piezas por modelo. Se aceptan pedidos de modelos mixtos en cajas completas. Hay pedidos de muestra de 5 a 20 piezas disponibles para pruebas y comprobaciones dimensionales. El plazo de producción estándar es de 15 a 25 días después de la confirmación del depósito. Los tamaños personalizados, los recubrimientos especiales o el embalaje privado pueden ampliar el plazo de entrega de 30 a 45 días, según el volumen del pedido y los requisitos de herramientas.
La mayoría de los accesorios para marcos de invernaderos YS STEEL se suministran completos con pernos, tuercas y arandelas correspondientes, a menos que el cliente especifique lo contrario. Los grados de pernos estándar son 4,8 y 6,8, con 8,8 disponible para conexiones de cumbreras y canalones de alta carga. Los sujetadores de acero inoxidable y los tipos de roscas personalizados se pueden cotizar por separado. Si prefiere obtener sujetadores localmente, los accesorios también se pueden suministrar sin herrajes.
