Fabricante confiable de accesorios de montaje solar para compradores globales

ACERO YSdiseña sus accesorios de montaje solar para que sean compatibles con múltiples perfiles de rieles y espesores de marcos de módulos. Ya sea que esté instalando en un techo de metal trapezoidal, lámina corrugada, junta alzada o techo plano de concreto, la línea de accesorios incluye kits preensamblados que reducen el tiempo de mano de obra y minimizan el riesgo de que falten piezas en el sitio.

Componentes principales de un sistema de montaje solar completo

Un sistema de montaje bien diseñado incluye algo más que rieles y abrazaderas. Cada accesorio desempeña un papel específico en la fijación de los paneles, la gestión del movimiento térmico, el mantenimiento de la continuidad eléctrica y la protección de la superficie del techo. A continuación se muestra un desglose de los accesorios de montaje solar más importantes de YS STEEL.

1. Rieles de montaje de aluminio

Los rieles forman la principal estructura de soporte horizontal o vertical para los módulos fotovoltaicos. YS STEEL ofrece rieles de aluminio extruido en aleaciones 6005-T5 y 6063-T6 con acabados anodizados transparentes o negros. Los canales aceptan tuercas deslizantes o pernos en T, lo que permite a los instaladores colocar abrazaderas en cualquier lugar del riel sin taladrar. Las longitudes estándar incluyen 2,1 m, 3,3 m, 4,2 m y 6,0 m, con cortes personalizados disponibles bajo pedido. Cada perfil de riel está diseñado para minimizar la deflexión bajo carga y al mismo tiempo mantener un diseño liviano que reduce los costos de envío y manipulación.

Las ventajas clave de los rieles YS STEEL incluyen canales de gestión de cables integrados, guías de medición premarcadas y tapas de extremo que protegen contra bordes afilados. El canal superior es compatible con la mayoría de las abrazaderas intermedias y finales, mientras que el canal inferior acepta pies en L, empalmes y terminales de tierra. Para áreas costeras con alta corrosión, YS STEEL ofrece anodizado de grado marino con un espesor de recubrimiento mínimo de 15 micrones.

2. Abrazaderas intermedias y abrazaderas finales

Las abrazaderas intermedias aseguran dos módulos adyacentes sujetando los bordes del marco entre los paneles. Las abrazaderas de los extremos sujetan el módulo más externo de cada fila. YS STEEL fabrica ambos tipos de aluminio extruido con herrajes de acero inoxidable. Los cuerpos de abrazadera están disponibles en plateado o negro para combinar con la estética del riel y del marco del módulo. Las placas superiores ajustables se adaptan a espesores de marco de 30 mm a 50 mm, cubriendo la mayoría de los módulos fotovoltaicos convencionales.

Cada abrazadera intermedia incluye un perno en T, una arandela plana, una arandela de resorte y una tuerca hexagonal preensambladas. El perno en T se desliza dentro del canal del riel y gira 90 grados para fijarlo en su lugar. Este diseño permite la instalación por parte de una sola persona y reduce la posibilidad de que se caigan herrajes al techo. La superficie de sujeción presenta un borde dentado que muerde el marco del módulo para una unión mecánica segura y al mismo tiempo permite la expansión térmica a lo largo del eje del riel.

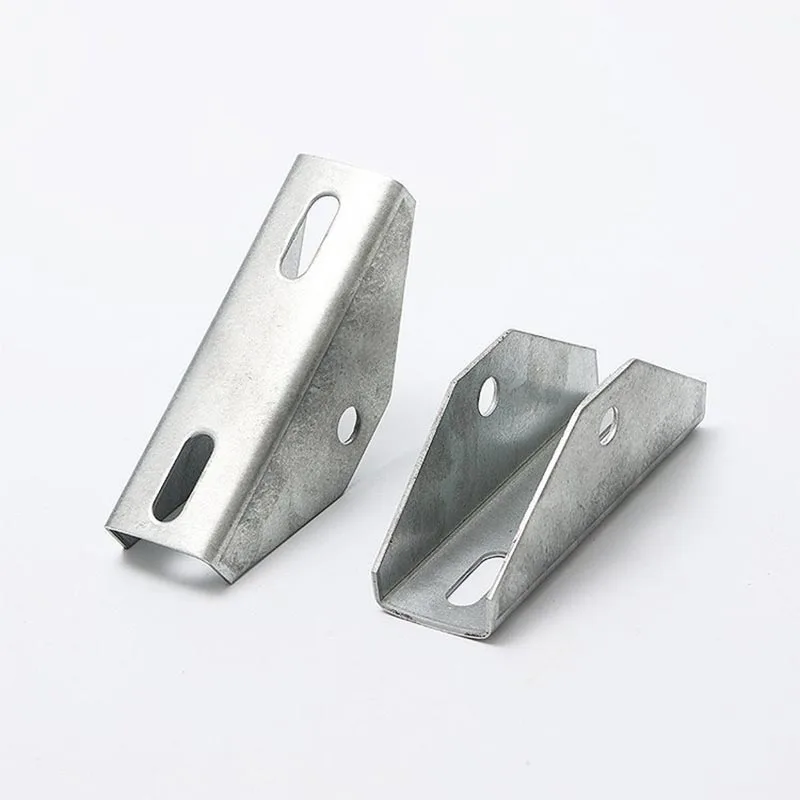

3. Accesorios para techo y pies en L

Los accesorios para el tejado conectan el sistema de rieles con la estructura del edificio. YS STEEL ofrece patas en L, separadores, minirieles y patas inclinables para diferentes tipos de techo. Los pies en L se usan comúnmente en techos de tejas inclinados donde los tirafondos penetran directamente en las vigas. La base del pie en L incluye orificios pretaladrados para tirafondos M8 o de 5/16 de pulgada, mientras que la brida vertical se atornilla al canal del riel. Los separadores elevan el riel por encima de la superficie del techo para mejorar el flujo de aire y permitir el movimiento térmico.

Para techos trapezoidales de metal, YS STEEL proporciona tornillos autoperforantes con arandelas de caucho EPDM que sellan la penetración. Los techos con junta alzada utilizan abrazaderas no penetrantes que sujetan el perfil de junta sin perforar agujeros. Los tejados planos de hormigón utilizan sistemas lastrados con patas de inclinación ajustables de 5 a 30 grados. Todos los accesorios para el techo están disponibles en aluminio o acero galvanizado en caliente, según los requisitos de carga y la exposición ambiental.

4. Componentes de conexión a tierra y unión

Los accesorios de conexión a tierra garantizan que todas las partes metálicas del conjunto fotovoltaico mantengan la continuidad eléctrica y disipen de forma segura las corrientes de falla. Los clips de conexión a tierra de YS STEEL están diseñados para perforar la capa anodizada del riel y el marco del módulo, creando una unión confiable de metal con metal. Esto elimina la necesidad de cables de conexión a tierra de cobre separados y reduce el tiempo de instalación hasta en un 40 por ciento.

Las terminales de conexión a tierra se fijan al riel con un tornillo o perno de fijación y aceptan un conductor de cobre desnudo de 6 AWG a 2 AWG. Las orejetas están hechas de cobre estañado o aluminio con herrajes de acero inoxidable. Para empalmes de rieles, YS STEEL proporciona kits de empalme que unen dos secciones de rieles y mantienen la continuidad eléctrica. Todos los componentes de conexión a tierra cumplen con los estándares UL 2703 e IEC 62561 para conexiones de baja resistencia.

5. Kits de tapajuntas e impermeabilización

Las penetraciones en los tejados son la fuente más común de fugas de agua en las instalaciones solares. Los kits de tapajuntas YS STEEL incluyen placas tapajuntas de aluminio o acero inoxidable, juntas de caucho EPDM y manguitos de compresión que sellan alrededor de tirafondos y ganchos de techo. El tapajuntas está diseñado para deslizarse debajo de la hilera de tejas superior mientras que el borde inferior se superpone a la teja de abajo, desviando el agua de la penetración.

Cada kit de tapajuntas se prueba para determinar su resistencia al agua en condiciones simuladas de lluvia y nieve. La junta de EPDM mantiene la flexibilidad de -40 °C a 120 °C, lo que garantiza un sellado hermético en todos los climas. Los tapajuntas están disponibles en varios tamaños para coincidir con los diámetros de tirafondos comunes y el espacio entre ganchos de techo. Para techos de tejas, YS STEEL ofrece tapajuntas de reemplazo de tejas que coinciden con el contorno de tejas curvas y planas.

6. Sujetadores y herrajes

Los sujetadores pueden ser pequeños, pero soportan toda la carga estructural del panel solar. YS STEEL suministra pernos, tuercas, arandelas y pernos en T de acero inoxidable en los grados A2-70 y A4-80 para entornos marinos. Todos los sujetadores roscados se suministran con un revestimiento antiagarrotamiento o un compuesto bloqueador de roscas preaplicado para evitar el desgaste y el aflojamiento bajo vibración.

Los tamaños de pernos varían de M6 a M12, con longitudes de 16 mm a 60 mm. Los pernos en T están disponibles en M8 y M10 para adaptarse al ancho del canal del riel. Las tuercas hexagonales y las tuercas con brida incluyen caras dentadas que resisten el aflojamiento por vibración. Las arandelas incluyen tipos de sellado plano, de resorte y adheridos con EPDM. Cada lote de sujetadores es rastreable hasta su certificado de material, lo que garantiza una resistencia a la tracción y a la corrosión consistentes.

7. Accesorios para gestión de cables

La gestión adecuada de los cables evita que los cables rocen los bordes afilados de los rieles y mantiene la matriz con un aspecto limpio. Los clips para cables YS STEEL encajan en el canal del riel y sujetan los cables fotovoltaicos de forma segura. Los clips están hechos de nailon o aluminio estabilizado contra los rayos UV y aceptan diámetros de cable de 4 mm a 8 mm. También hay disponibles bridas de acero inoxidable y fundas protectoras de bordes para paquetes que corren a lo largo del riel.

Se pueden instalar bandejas de cables y conductos a lo largo del riel para enrutar los circuitos de CC. YS STEEL ofrece bandejas con clip que no requieren herramientas y se pueden reposicionar durante la instalación. Todos los accesorios para gestión de cables están clasificados para exposición a rayos UV en exteriores y funcionan a temperaturas de -40 °C a 85 °C.

Parámetros detallados del producto

Las siguientes tablas proporcionan datos técnicos específicos para los accesorios de montaje solar de YS STEEL. Utilice estos parámetros para verificar la compatibilidad con las especificaciones de su proyecto y los códigos de construcción locales.

Especificaciones de materiales y acabados

Datos de rendimiento mecánico y eléctrico

Guía de dimensiones y compatibilidad

Todos los datos dimensionales están sujetos a tolerancias de fabricación estándar de ±0,5 mm para extrusiones de aluminio y ±0,3 mm para componentes mecanizados. YS STEEL proporciona dibujos dimensionales completos y archivos CAD en 3D para cada accesorio previa solicitud.

Cómo seleccionar

La elección de los accesorios correctos depende del tipo de techo, las dimensiones del módulo, las cargas locales de viento y nieve y el método de conexión a tierra requerido. Un proceso de selección sistemático reduce los errores de campo y garantiza que el sistema pase la inspección sin problemas.

• Paso 1: Confirme el perfil del riel.ACERO YS ofrece rieles YS35, YS40 e YS50 con diferentes anchos de canal y capacidades de carga. Haga coincidir el tamaño de la abrazadera y del perno en T con el canal del riel.
• Paso 2: Mida el espesor del marco del módulo.La mayoría de los módulos fotovoltaicos tienen alturas de marco de entre 30 mm y 40 mm. Seleccione abrazaderas intermedias y finales con un rango de sujeción que cubra la dimensión real del marco sin espacio excesivo.
• Paso 3: Identifique el método de fijación al techo.Para techos de tejas, utilice patas en L con tapajuntas y tirafondos. Para techos de metal, utilice tornillos autoperforantes o abrazaderas para juntas alzadas. Para tejados planos utilice patas basculantes con balasto.
• Paso 4: Determinar la estrategia de puesta a tierra.Si el riel y las abrazaderas están listados en UL 2703 como un sistema de conexión combinado, las abrazaderas de conexión a tierra pueden ser suficientes. De lo contrario, instale terminales de conexión a tierra y cables de cobre exclusivos.
• Paso 5: Tener en cuenta la expansión y la contracción.Los tramos ferroviarios largos requieren juntas de dilatación cada 12 a 15 metros. Utilice kits de empalme con un espacio pequeño para permitir el movimiento térmico sin tensión.
• Paso 6: agregue la gestión de cables.Planifique la ruta del cable de CC antes de instalar los paneles. Coloque los clips para cables en el canal del riel cada 50 cm para evitar que se doblen y se abrasen.

ACERO YS ofrece una revisión de ingeniería previa a la venta gratuita para cada proyecto. Envíe la hoja de datos de su módulo, el plano del techo y la zona local de viento/nieve, y el equipo le devolverá una lista completa de materiales con los accesorios de montaje solar correctos.

Mejores prácticas de instalación

Incluso los mejores accesorios pueden fallar si se instalan incorrectamente. Siga estas mejores prácticas para garantizar un sistema seguro y duradero.

• Control de par:Utilice una llave dinamométrica calibrada para todos los sujetadores de acero inoxidable. Apretar demasiado puede dañar las roscas o agrietar los componentes de aluminio. Un ajuste insuficiente provoca conexiones flojas y una mayor resistencia eléctrica.
• Alineación ferroviaria:Verifique que todos los rieles estén paralelos y nivelados antes de apretar las abrazaderas. Un riel desalineado puede forzar a los módulos a salirse del plano y crear puntos de tensión en el marco.
• Instalación intermitente:Deslice siempre el borde superior del tapajuntas debajo de la hilera de tejas sobre la penetración. Nunca confíe únicamente en el sellador. El tapajuntas debe proporcionar un paso de agua en capas.
• Verificación de puesta a tierra:Después de instalar todos los accesorios de conexión a tierra, utilice un miliohmímetro para comprobar la resistencia entre el marco del módulo y el conductor de conexión a tierra principal. La lectura debe estar por debajo de 0,1 ohmios.
• Margen de movimiento térmico:No apriete completamente todos los pernos de un riel largo hasta que todo el conjunto esté ensamblado. Esto permite que el riel se asiente en su posición final. Luego apriete todos los sujetadores según las especificaciones.
• Proteger los bordes cortados:Al cortar rieles de aluminio en el sitio, elimine las rebabas de los extremos cortados y aplique un lápiz de retoque anticorrosión o un spray de galvanización en frío. El aluminio en bruto expuesto puede comenzar a oxidarse y debilitar la sección.
• Utilice la orientación correcta del perno en T:Inserte pernos en T en el canal y gírelos 90 grados para que la cabeza quede perpendicular a la ranura. Asegúrese de que el perno esté completamente asentado antes de apretarlo para evitar que se salga.

ACERO YS incluye un manual de instalación impreso con cada kit de accesorios. El manual contiene tablas de torsión, recomendaciones de espaciado y diagramas paso a paso. Hay copias digitales disponibles en el sitio web de YS STEEL para técnicos de campo.

Preguntas frecuentes

P: ¿Cuál es la diferencia entre las abrazaderas intermedias y las abrazaderas finales en los accesorios de montaje solar?

A:Las abrazaderas intermedias se colocan entre dos paneles solares adyacentes y sujetan ambos marcos de paneles simultáneamente. Tienen una mordaza de sujeción simétrica que aplica presión en ambos lados. Las abrazaderas de los extremos aseguran el panel más externo de una fila y tienen solo una superficie de sujeción, mientras que el otro lado se atornilla o se desliza dentro del riel. Las abrazaderas de los extremos deben resistir mayores fuerzas de elevación del viento porque sujetan el borde libre del conjunto. Las abrazaderas intermedias y finales de YS STEEL se prueban según el mismo estándar estructural, pero la trayectoria de carga mecánica difiere. Instale siempre abrazaderas de extremo al principio y al final de cada sección de riel y use abrazaderas intermedias entre los paneles.

P: ¿Se pueden utilizar los accesorios de montaje solar de YS STEEL tanto en techos inclinados como planos?

A:Sí. El sistema de rieles y abrazaderas es universal y funciona en cualquier tipo de techo. La diferencia radica en el método de fijación al techo. Para techos inclinados de tejas o tejas, YS STEEL proporciona patas en L con tapajuntas y tirafondos o ganchos para tejas. Para tejados planos, los mismos rieles y abrazaderas se montan sobre patas inclinables ajustables o soportes con balasto. Para techos trapezoidales de metal, tornillos autoperforantes con arandelas de EPDM fijan los pies en L directamente a la lámina de metal. En tejados con juntas alzadas, las abrazaderas para juntas no perforantes sujetan el riel sin taladrar. Los principales accesorios de montaje solar, como rieles, abrazaderas intermedias, abrazaderas finales y terminales de conexión a tierra, siguen siendo idénticos en todos los tipos de techo.

P: ¿Cómo sé qué perfil de riel es el adecuado para mi proyecto?

A:El perfil del carril depende de la distancia entre las fijaciones del tejado y de las cargas locales de viento y nieve. Los tramos más largos requieren un riel más alto con un mayor momento de inercia para limitar la deflexión. El perfil YS STEEL YS35 es adecuado para luces de hasta 1,2 metros en zonas de carga moderada. El perfil YS40 soporta luces de hasta 1,8 metros y es la opción más común para proyectos residenciales y comerciales. El perfil YS50 se utiliza para luces superiores a 1,8 metros o en zonas con mucha nieve. YS STEEL proporciona tablas de carga que muestran la luz máxima permitida para cada perfil bajo diferentes presiones de diseño. Envíe la dirección del sitio de su proyecto y el diseño de la matriz para recibir una recomendación específica.

P: ¿Son suficientes los clips de conexión a tierra de YS STEEL para cumplir con UL 2703 sin cable de cobre adicional?

A:Sí, cuando todo el sistema de montaje, incluidos rieles, abrazaderas y clips de conexión a tierra, figura como un solo conjunto certificado UL 2703, la ruta de conexión integrada es suficiente. Los clips de conexión a tierra perforan el revestimiento anodizado tanto del riel como del marco del módulo, creando una unión eléctrica de baja resistencia. En la mayoría de las jurisdicciones no se requiere cable de cobre ni terminal de conexión a tierra por separado para la conexión de módulos. Sin embargo, el sistema aún requiere una conexión directa de un riel al conductor principal del electrodo de tierra. YS STEEL proporciona los documentos de listado UL 2703 y las instrucciones de instalación que deben seguirse exactamente para mantener la certificación. Si mezcla componentes de diferentes fabricantes, es posible que no se aplique la certificación UL 2703 y necesitará un cable de conexión a tierra tradicional.
