Los perfiles de acero estructural son formas de sección transversal estandarizadas producidas a partir de grados de acero estructural. Están diseñados para soportar cargas de flexión, corte, axiales y de torsión en estructuras de edificios, puentes, torres y cimientos de equipos pesados. En comparación con las secciones armadas, los perfiles de acero estructural laminados en caliente ofrecen propiedades mecánicas consistentes, tolerancias dimensionales predecibles y un montaje más rápido.
ACERO YSmantiene un gran inventario de perfiles de acero estructural en varios tamaños, longitudes y grados de acero. Cada perfil se suministra con certificados de prueba de fábrica e inspección opcional de terceros. Esta documentación ayuda a los ingenieros a verificar el límite elástico, la resistencia a la tracción, el alargamiento y las propiedades de impacto antes de la fabricación.
La familia de acero estructural incluye varias formas estandarizadas. Cada perfil tiene un comportamiento de carga y un método de conexión específicos. Los tipos más comunes suministrados por YS STEEL se enumeran a continuación.
Los perfiles de acero se fabrican en una amplia gama de tamaños. La siguiente tabla muestra los rangos típicos de altura, ancho y peso de las secciones suministradas por YS STEEL. Se encuentran disponibles longitudes personalizadas de 6 ma 18 m y se pueden organizar servicios de corte a medida.
| Tipo de perfil | Designación estándar | Rango de tamaño típico | Rango de peso | Aplicaciones comunes |
|---|---|---|---|---|

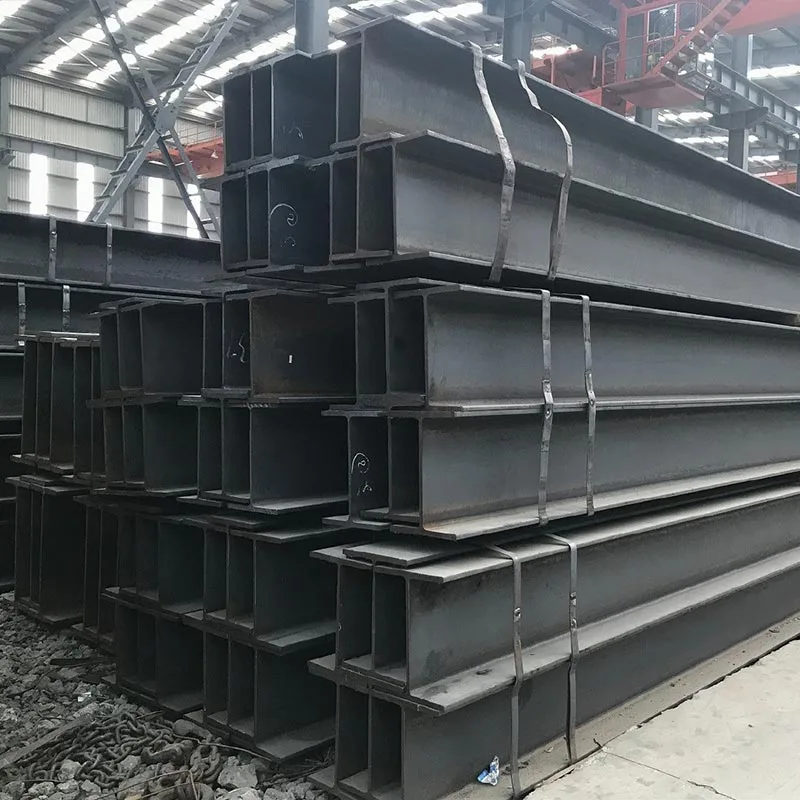

| Viga H | HEA, HEB, DOBLADILLO, HW, HM, HN | 100 mm x 100 mm a 1000 mm x 400 mm | 16,7 kg/m a 416 kg/m | Columnas de gran altura, vigas de puentes, marcos pesados |

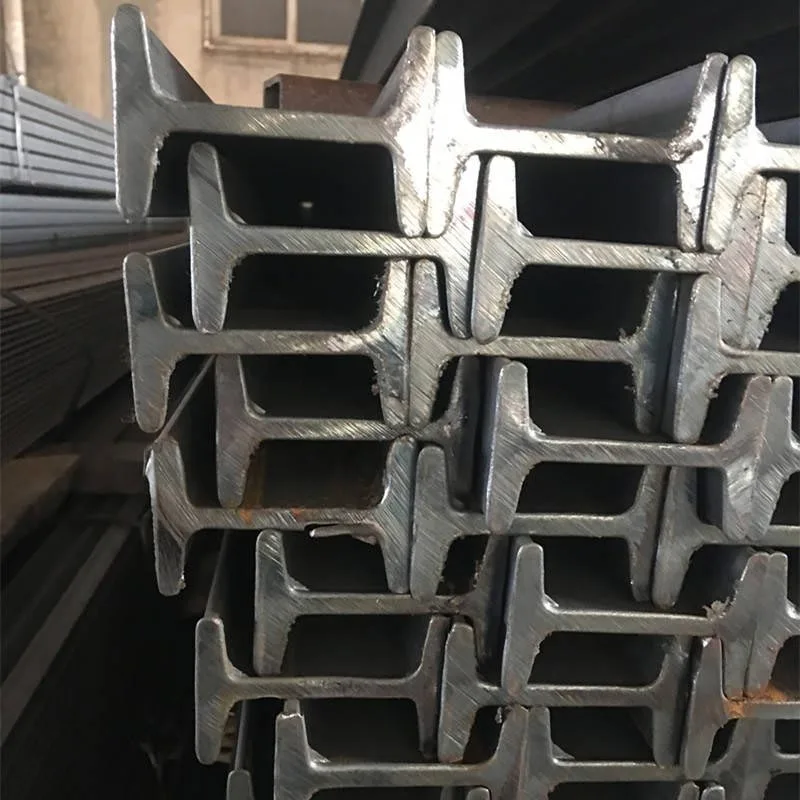

| I-haz | IPE, IPN | 80 mm a 750 mm de altura | 6,0 kg/m a 224 kg/m | Vigas de suelo, monorraíles, carriles de grúa |

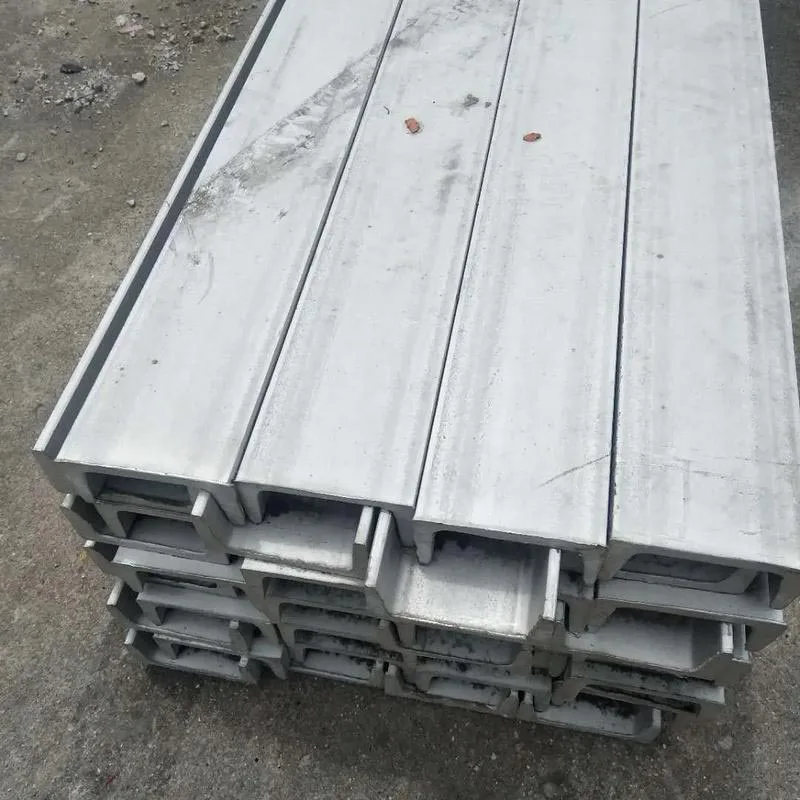

| Canal | UPN, UPE, C | 50 mm a 400 mm de altura | 5,6 kg/m a 104 kg/m | Arriostramiento, barandillas laterales, correas, secciones armadas |
| Ángulo igual | L | 20 mm x 20 mm x 3 mm a 250 mm x 250 mm x 35 mm | 0,88 kg/m a 128 kg/m | Cerchas, conexiones, dinteles, soportes. |
| Ángulo desigual | L | 30 mm x 20 mm x 3 mm a 200 mm x 150 mm x 18 mm | 1,12 kg/m a 46,1 kg/m | Soportes, marcos, refuerzos. |
| Sección hueca cuadrada | shs | 20 mm x 20 mm x 2 mm a 400 mm x 400 mm x 20 mm | 1,05 kg/m a 238 kg/m | Columnas, marcos arquitectónicos, bases de máquinas. |
| Sección hueca rectangular | lado derecho | 50 mm x 25 mm x 2,5 mm a 500 mm x 300 mm x 20 mm | 2,72 kg/m a 239 kg/m | Pórticos, cerchas, vigas estructurales. |
| Sección hueca circular | CHS | 21,3 mm de diámetro exterior x 2,0 mm a 610 mm de diámetro exterior x 20 mm | 0,95 kg/m a 291 kg/m | Pilotes, columnas, pasamanos, marcos espaciales. |
ACERO YS suministra perfiles de acero estructural en acero al carbono, acero de baja aleación de alta resistencia y acero resistente a la intemperie. La elección del grado depende de la carga, la temperatura, el entorno de corrosión y los requisitos de soldabilidad. La siguiente tabla resume los grados comunes y sus propiedades mecánicas.
| Grado de acero | Estándar | Mín. Límite elástico (MPa) | Resistencia a la tracción (MPa) | Alargamiento (%) | Prueba de impacto |
|---|---|---|---|---|---|
| A36 | ASTM | 250 | 400 – 550 | ≥20 | Opcional |
| A572 Gr.50 | ASTM | 345 | 450 – 650 | ≥18 | Opcional |
| A992 | ASTM | 345 – 450 | ≥450 | ≥18 | Opcional |
| S235JR | EN 10025-2 | 235 | 360 – 510 | ≥24 | 20°C / 27J |
| S275JR | EN 10025-2 | 275 | 410 – 560 | ≥21 | 20°C / 27J |
| S355J2 | EN 10025-2 | 355 | 470 – 630 | ≥20 | -20°C / 27J |
| SS400 | JISG3101 | 245 | 400 – 510 | ≥17 | Opcional |
| SM490A | JIS G3106 | 325 | 490 – 610 | ≥17 | Opcional |
| Q235B | GB/T 700 | 235 | 370 – 500 | ≥26 | 20°C / 27J |
| Q355B | GB/T 1591 | 355 | 470 – 630 | ≥20 | 20°C / 34J |
Los diferentes mercados utilizan diferentes estándares dimensionales y materiales. La siguiente tabla muestra estándares comunes que se aplican a las secciones laminadas en caliente.
| Región / Cuerpo estándar | Estándares principales | Grados típicos | Gama de productos cubiertos |
|---|---|---|---|
| Estados Unidos / ASTM | ASTM A6/A6M, A36/A36M, A572/A572M, A992/A992M | A36, A572 Gr.50, A992 | Ala ancha, vigas en I, canales, ángulos, tablestacas |
| Europa / CEN | EN 10025-2, EN 10034, EN 10210-2, EN 10219-2 | S235JR, S275JR, S355J2 | IPN, IPE, HEA/HEB/HEM, UPN/UPE, perfiles huecos |
| Japón / JIS | JIS G3101, JIS G3106, JIS G3192 | SS400, SM490A | Vigas en H, vigas en I, canales, ángulos, tablestacas |
| China / Gran Bretaña | GB/T 706, GB/T 11263, GB/T 1591 | Q235B, Q355B | Vigas en H, vigas en I, canales, ángulos laminadas en caliente |
| Internacional/ISO | Serie ISO 657 | Fe 360, Fe 510 | Perfiles de acero laminados en caliente |
La precisión dimensional afecta el ajuste, el tiempo de soldadura y el rendimiento estructural. YS STEEL sigue los límites de tolerancia definidos por ASTM A6/A6M, EN 10034, EN 10210-2 y GB/T 706. Los principales parámetros de tolerancia se enumeran a continuación.
Los perfiles de acero se pueden suministrar en las siguientes condiciones superficiales:
Estos perfiles sirven para una amplia gama de propósitos estructurales y arquitectónicos. YS STEEL ha suministrado perfiles para proyectos en los siguientes sectores:
Al preparar una solicitud de material, los ingenieros deben incluir los siguientes parámetros:
ACERO YS suministra perfiles de acero estructural con plazos de entrega fiables y trazabilidad total. Cada envío incluye identificación del número de calor, certificados de prueba de fábrica e informes de inspección dimensional. La empresa puede proporcionar secciones cortadas a medida, extremos perforados o revestidos y embalaje personalizado para exportación en contenedores. Con un inventario multiestándar que cubre las especificaciones ASTM, EN, JIS y GB, YS STEEL ayuda a los clientes a consolidar las adquisiciones y reducir el riesgo de la cadena de suministro.
P: ¿Cuál es la diferencia entre una viga en H y una viga en I?
A:Las vigas en H tienen alas más anchas y un alma más gruesa en comparación con las vigas en I de la misma altura. Las superficies de las alas de las vigas en H son casi paralelas, lo que facilita las conexiones atornilladas. Las vigas en I tienen alas cónicas y son más eficientes para doblarse en una dirección, pero tienen una menor resistencia al pandeo por torsión lateral. Las vigas en H se usan comúnmente como columnas y miembros combinados de flexión axial, mientras que las vigas en I a menudo se seleccionan para vigas simplemente apoyadas y vigas de grúa. YS STEEL proporciona ambos tipos con tablas detalladas de propiedades de sección para comparar.
P: ¿Qué grado de acero se debe utilizar para estructuras resistentes a los terremotos?
A:Para aplicaciones sísmicas, los ingenieros generalmente seleccionan grados con un límite elástico específico entre 345 MPa y 450 MPa, como ASTM A992, A572 Gr.50, S355J2 o Q355B. Estos grados ofrecen una relación equilibrada entre rendimiento y tracción y buena ductilidad. A992 está diseñado específicamente para secciones de ala ancha utilizadas en marcos de construcción y tiene una relación máxima de fluencia a tracción de 0,85. Para conexiones soldadas de momento en zonas sísmicas, también se pueden especificar propiedades de tenacidad y espesor pasante. YS STEEL puede suministrar perfiles con prueba de impacto Charpy a -20°C o -40°C cuando sea necesario.
P: ¿Puede YS STEEL proporcionar cortes, perforaciones y preparación de extremos personalizados?
A:Sí. YS STEEL ofrece procesamiento de valor agregado que incluye corte a medida, corte a inglete, taladrado, entallado, entallado y preparación de soldadura. Las instalaciones de procesamiento pueden procesar vigas en H de hasta 1000 mm de altura y perfiles huecos de hasta 610 mm de diámetro. También se pueden organizar la preparación y curvatura de la placa final personalizadas para proyectos específicos. Los planos de fabricación y los informes de tolerancia se proporcionan antes del envío.
P: ¿Qué documentación se suministra con los perfiles de acero estructural?
A:Cada pedido de YS STEEL incluye el certificado de prueba de fábrica, que registra el número de calor, la composición química, los resultados de las pruebas mecánicas y el cumplimiento de las normas. Documentos adicionales como certificados EN 10204 3.1 o 3.2, informes de inspección dimensional y autorizaciones de inspección de terceros están disponibles previa solicitud. Para los pedidos de exportación, las listas de empaque, los conocimientos de embarque y el certificado de origen se preparan de acuerdo con los requisitos del país de destino.
P: ¿Cómo se cotizan los perfiles de acero estructural y qué afecta el costo unitario?
A:El precio unitario suele basarse en el peso teórico por metro multiplicado por el precio base específico del grado. Los factores que influyen en el costo incluyen el grado de acero seleccionado, el tipo de perfil, el tamaño de la sección, la cantidad, la tolerancia de longitud, el tratamiento de la superficie y los términos de entrega. Los precios de mercado de las palanquillas y chatarra de acero también afectan a la cotización final. YS STEEL proporciona cotizaciones transparentes con un desglose de los costos de material, procesamiento y flete. Para pedidos en contenedores, la planificación óptima de agrupamiento y agrupamiento ayuda a reducir los gastos de envío.
